Setiap proyek instalasi fire pump di Indonesia — baik untuk gedung perkantoran, apartemen, rumah sakit, maupun kawasan industri — mengacu pada satu standar internasional yang menjadi acuan utama: NFPA 20. Diterbitkan oleh National Fire Protection Association (USA), standar ini mengatur seluruh aspek desain, instalasi, dan pengujian pompa hydrant agar sistem proteksi kebakaran berfungsi optimal saat dibutuhkan.
Artikel ini akan membahas secara lengkap: apa itu NFPA 20, komponen apa saja yang diaturnya, bagaimana penerapannya di Indonesia, dan mengapa kepatuhan terhadap standar ini penting — baik dari sisi keselamatan, regulasi, maupun asuransi.
Apa Itu NFPA 20?
NFPA 20 adalah standar internasional berjudul “Standard for the Installation of Stationary Pumps for Fire Protection”. Standar ini pertama kali diterbitkan pada tahun 1899 dan terus diperbarui — edisi terbaru adalah NFPA 20 edisi 2022. Dokumen ini menetapkan persyaratan minimal untuk:
- Pemilihan jenis pompa — centrifugal fire pump (horizontal split case, vertical turbine, end suction, vertical in-line)
- Sumber penggerak — electric motor, diesel engine, steam turbine
- Panel kontrol dan sistem start otomatis
- Perpipaan suction dan discharge
- Pengujian dan acceptance test sebelum sistem dinyatakan siap operasi
- Sistem suplai air — ground tank, reservoir, koneksi ke sumber air
NFPA 20 bukan sekadar rekomendasi — di banyak yurisdiksi, termasuk Indonesia, standar ini menjadi syarat wajib dalam spesifikasi teknis dan proses tender proyek konstruksi. Konsultan MEP (Mechanical, Electrical, Plumbing) selalu mencantumkan kepatuhan terhadap NFPA 20 dalam dokumen tender.
Komponen Utama yang Diatur NFPA 20
1. Jenis dan Konfigurasi Pompa
NFPA 20 mengakui beberapa tipe pompa kebakaran:
| Tipe Pompa | Karakteristik | Aplikasi Umum |
|---|---|---|

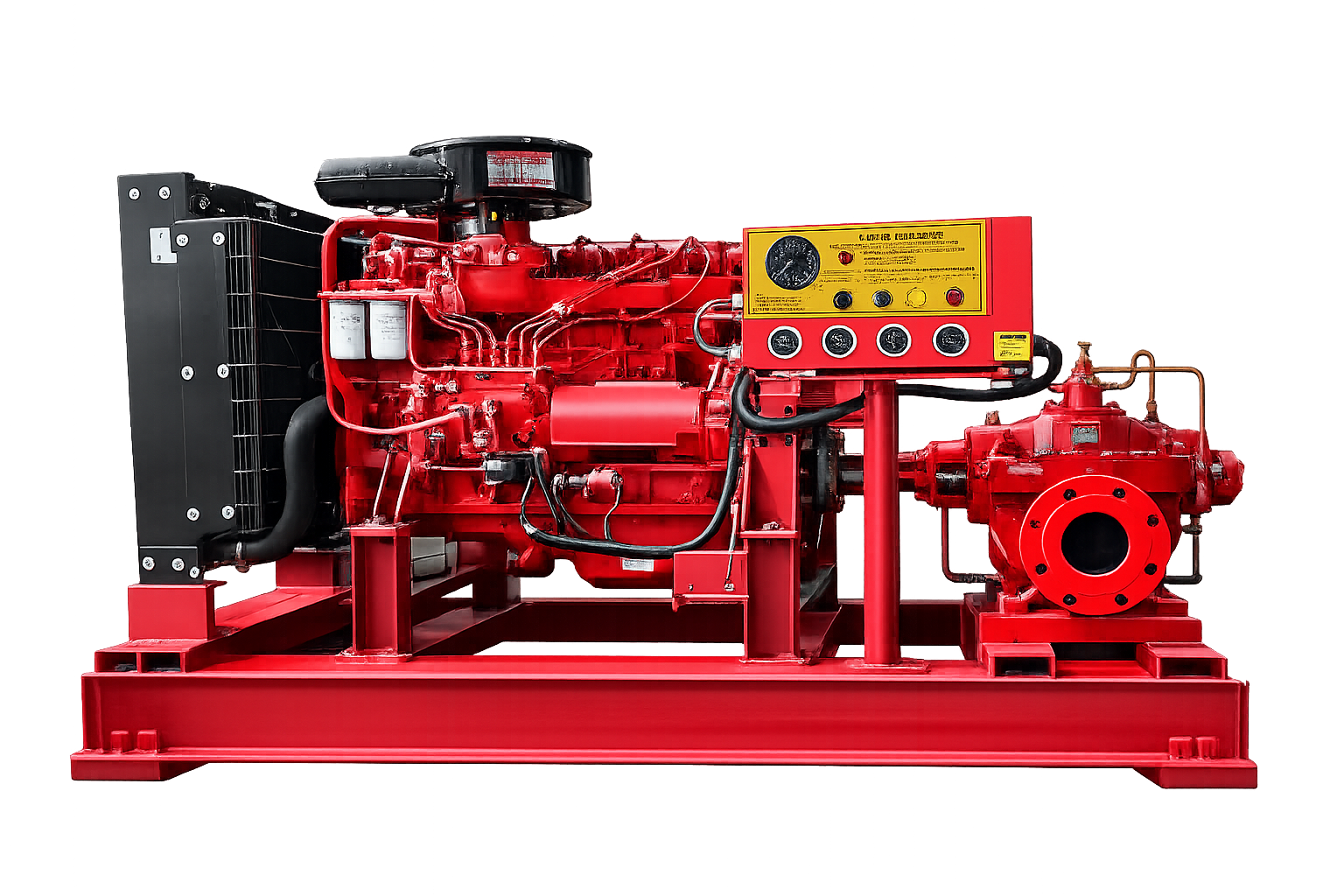

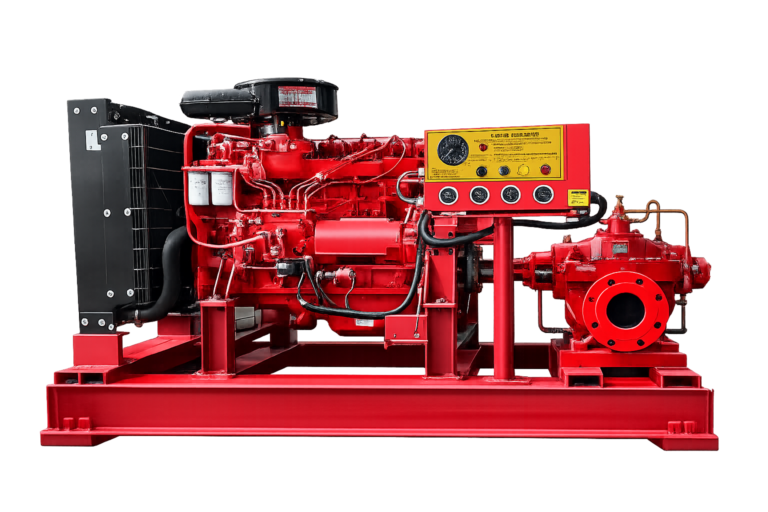

| Horizontal Split Case | Efisiensi tinggi, kapasitas besar, perawatan mudah | Gedung tinggi, kawasan industri, plant besar |
| Vertical Turbine | Cocok untuk sumber air bawah tanah (deep well) | Lokasi tanpa ground tank, sumur dalam |

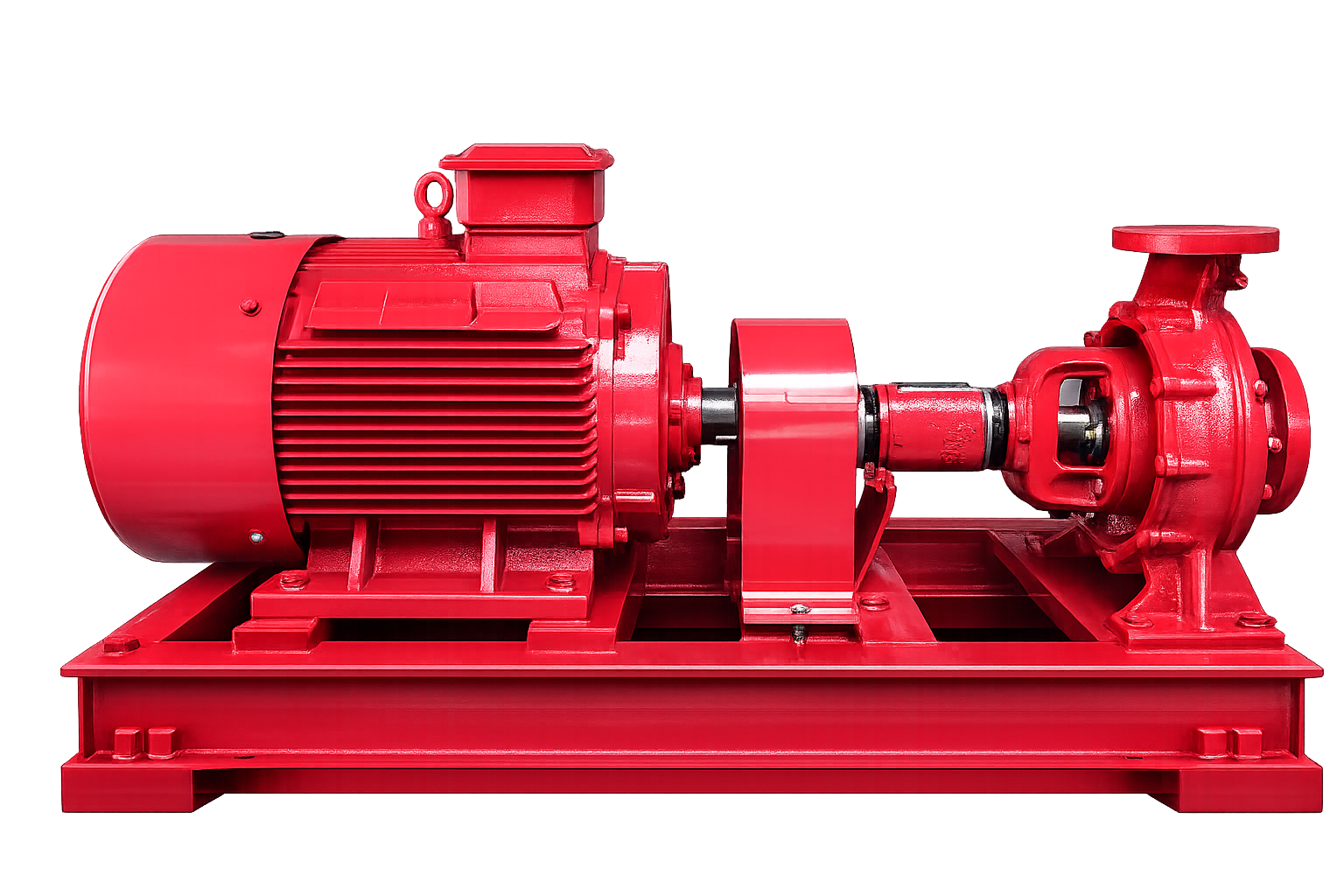

| End Suction | Desain kompak, instalasi sederhana | Gedung kecil-menengah, retrofit |
| Vertical In-Line | Hemat ruang, dipasang langsung di jalur pipa | Ruang pompa terbatas, gedung existing |
2. Sumber Penggerak (Driver)
Standar ini mengatur bahwa setiap sistem harus memiliki minimal satu sumber penggerak utama yang andal. Untuk bangunan dengan risiko tinggi, NFPA 20 mewajibkan dua sumber penggerak independen:
- Electric Motor: Harus tersambung ke sumber listrik dedicated yang tidak terputus saat kebakaran — idealnya langsung dari trafo utama, bukan dari panel distribusi gedung
- Diesel Engine: Wajib memiliki fuel tank dengan kapasitas minimal 8 jam operasi penuh, sistem start baterai ganda, dan pemanas mesin (block heater) untuk kesiapan start instan
3. Panel Kontrol dan Sistem Start
NFPA 20 menetapkan bahwa fire pump controller harus:
- Mampu mendeteksi penurunan tekanan secara otomatis dan memulai pompa dalam hitungan detik
- Dilengkapi pressure switch yang terkalibrasi untuk memicu start pada tekanan tertentu
- Memiliki fitur weekly test otomatis untuk memastikan pompa selalu dalam kondisi siap
- Menyediakan indikator visual dan audible untuk status: running, failure, power available, phase reversal
- Memenuhi sertifikasi UL 218 atau FM 1321 untuk fire pump controller
4. Perpipaan Suction dan Discharge
NFPA 20 sangat detail dalam mengatur sistem perpipaan:
- Pipa suction harus berukuran minimal sama dengan diameter inlet pompa — tidak boleh direduksi
- Kecepatan aliran di pipa suction dibatasi maksimal 15 ft/detik (4,6 m/detik) saat 150% kapasitas rated
- Setiap tikungan di pipa suction harus berjarak minimal 10x diameter pipa dari inlet pompa untuk menghindari turbulensi
- OS&Y gate valve wajib dipasang di sisi suction — jenis valve lain tidak diizinkan
- Check valve dan butterfly valve dipasang di sisi discharge dengan urutan yang benar
Penerapan NFPA 20 di Indonesia
Meskipun NFPA adalah standar Amerika Serikat, penerapannya di Indonesia sudah menjadi praktik standar industri — terutama sejak banyak proyek didanai investor asing atau menggunakan konsultan internasional. Berikut beberapa hal penting tentang penerapan NFPA 20 di Indonesia:
Hubungan dengan SNI 03-6570
Indonesia memiliki standar nasional SNI 03-6570-2001 tentang “Tata Cara Perencanaan Sistem Hydrant Gedung”. Meskipun lebih singkat dari NFPA 20, standar SNI ini mengakomodasi kondisi lokal Indonesia. Dalam praktiknya, konsultan MEP menggunakan kedua standar secara bersamaan: NFPA 20 untuk spesifikasi teknis detail, SNI untuk kepatuhan regulasi nasional.
Persyaratan Dinas Pemadam Kebakaran
Di Jakarta dan kota besar lainnya, Dinas Pemadam Kebakaran mewajibkan setiap gedung memiliki Sertifikat Laik Fungsi (SLF) untuk sistem proteksi kebakaran. Untuk memperoleh SLF, instalasi fire pump harus:
- Memenuhi spesifikasi teknis yang diacu (umumnya NFPA 20 atau SNI)
- Lulus commissioning test yang disaksikan oleh konsultan pengawas dan/atau petugas damkar
- Memiliki dokumentasi as-built drawing, manual operasional, dan log book maintenance
- Dilakukan pengujian berkala sesuai NFPA 25 (inspeksi, testing, maintenance sistem proteksi kebakaran)
Sertifikasi UL Listed dan FM Approved
Salah satu klausul penting dalam NFPA 20 adalah keharusan menggunakan komponen yang telah tersertifikasi oleh lembaga independen. Dua sertifikasi yang paling diakui secara global adalah:
| Sertifikasi | Lembaga | Cakupan Pengujian |
|---|---|---|
| UL Listed | Underwriters Laboratories (USA) | Keamanan elektrikal, performa mekanis, ketahanan komponen |
| FM Approved | Factory Mutual (USA) | Performa sistem secara keseluruhan, simulasi kondisi kebakaran aktual |
Dalam spesifikasi tender di Indonesia, frasa “UL Listed / FM Approved” sudah menjadi klausul standar. Menggunakan perangkat tanpa sertifikasi ini berisiko ditolak saat commissioning test dan berpotensi membatalkan klaim asuransi kebakaran.
8 Klausul Penting NFPA 20 yang Wajib Diketahui
- Klausul 4.7 — Number of Pumps: Setiap sistem wajib memiliki minimal satu pompa utama. Untuk bangunan dengan risiko tinggi, wajib ada pompa cadangan (100% standby)
- Klausul 4.20 — Pump Room: Ruang pompa harus tahan api minimal 2 jam, memiliki ventilasi cukup, drainase lantai, dan penerangan darurat
- Klausul 6.4 — Jockey Pump: Jockey pump diwajibkan untuk menjaga tekanan sistem, namun tidak boleh digunakan sebagai pengganti pompa utama
- Klausul 9.6 — Diesel Engine: Mesin diesel harus mampu start dalam 15 detik, dilengkapi dual battery system, dan memiliki block heater
- Klausul 10.5 — Controller: Panel kontrol harus dedicated untuk fire pump saja — tidak boleh berbagi dengan perangkat lain
- Klausul 14.2 — Acceptance Test: Sebelum handover, wajib dilakukan flow test pada 0%, 100%, dan 150% kapasitas rated pompa
- Klausul A.7 — Water Supply: Sumber air harus mampu menyuplai pompa pada kapasitas 150% selama minimal 60 menit (light hazard) hingga 120 menit (extra hazard)
- Klausul B.4 — Weekly Test: Setiap minggu, pompa harus dijalankan minimal 10 menit (diesel) atau dilakukan churn test (electric) dan hasilnya dicatat
Kesalahan Umum Instalasi yang Melanggar NFPA 20
Berdasarkan pengalaman kami menangani ratusan proyek, berikut kesalahan yang paling sering ditemukan dan berpotensi menggagalkan commissioning test:
- Pipa suction direduksi — memperkecil diameter sebelum inlet pompa menyebabkan kavitasi
- Elbow langsung di inlet pompa — menciptakan aliran tidak seragam yang merusak impeller
- Tidak ada OS&Y valve — menggunakan gate valve biasa yang tidak bisa diverifikasi posisi buka/tutupnya secara visual
- Listrik pompa diambil dari panel umum — seharusnya dedicated line dari trafo, agar tetap hidup saat panel lain dimatikan
- Tidak ada fuel tank untuk diesel pump — atau kapasitas tangki kurang dari 8 jam operasi
- Tidak ada pressure relief valve — berisiko over-pressure yang merusak pipa dan fitting
Bagaimana Memastikan Proyek Anda Sesuai NFPA 20?
Berikut checklist praktis untuk pemilik gedung atau project manager:
- Pastikan spesifikasi tender mencantumkan “NFPA 20 Compliant” secara eksplisit — bukan sekadar “fire pump standard”
- Verifikasi sertifikat perangkat — minta salinan UL/FM certificate untuk pompa, engine, dan panel kontrol
- Libatkan konsultan MEP berpengalaman yang memahami perbedaan NFPA dan SNI serta bisa menjembatani keduanya
- Pilih kontraktor fire protection yang memiliki track record proyek serupa dan teknisi bersertifikasi
- Jadwalkan commissioning test dengan pihak ketiga independen — hasil test adalah dokumen legal untuk SLF dan asuransi
Kesimpulan
NFPA 20 bukan sekadar dokumen teknis — ia adalah jaminan bahwa sistem fire pump Anda akan bekerja saat kebakaran terjadi. Kepatuhan terhadap standar ini adalah investasi dalam keselamatan penghuni gedung, perlindungan aset, dan kepastian hukum.
Jika Anda sedang merencanakan instalasi pompa hydrant atau membutuhkan konsultasi tentang kepatuhan NFPA 20 untuk proyek Anda, hubungi tim kami untuk survei dan konsultasi gratis. Kami siap membantu memastikan sistem proteksi kebakaran Anda memenuhi standar tertinggi — dari desain, instalasi, hingga commissioning.
Referensi: NFPA 20 Official Standard | BSN — Badan Standardisasi Nasional
